トラクションガススプリング Type Z(ロック無し)/ Type ZK(ロック付)

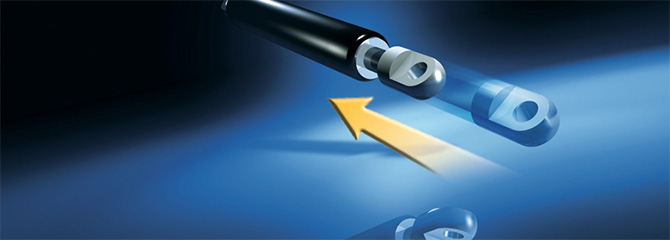

トラクションガススプリング Type Z

引っ込み方向に反力が働く、トラクションガススプリング。

トラクションガススプリング Type Z 使用例

トラクションガススプリングは、常に縮まる方向にピストンロッドが動くガススプリング。一般的なガススプリング(常に伸びる方向にピストンロッドが動く)と逆の動作をします。伸長方向ではなく圧縮方向への力が必要な場合や、通常のガススプリングでは取付場所を確保できないような場合には、このトラクションガススプリングが有効です。
使用例:ガススプリングが圧縮する力を利用して、プレス蓋を持ち上げる(写真)

"ロック無し(Type Z)"と"ロック付(Type ZK)"のトラクションガススプリングを用意しております。ロック無しの"Type Z"は、エンドダンピング機構を搭載したタイプと搭載していないタイプがあります。

トラクションガススプリング Type Z(ロック無し/エンドダンピング機構非搭載) 選定可能範囲

ガススプリングの図中の丸印の色と、表組みの色を対応させてご覧ください。
※ トラクションガススプリングのEL1は、最大圧縮位置(縮んだ状態)での測定位置EL1となります。
» ガススプリングのパーツ各部名称
» スペックシート(PDF)

トラクションガススプリング Type Z 断面図
F ガス反力(N) 50-4000N
A ストローク(mm) 10-600mm
x/y ピストンロッド径(x)/シリンダー径(y) 8/22、10/28、14/40 の3種類
ステンレス仕様対応可能 ※ 10/28、14/40のみ
  ピストンロッド側取付金具 「ネジ」「丸穴」「その他(ボールジョイント等)」タイプから選択可能です。
» ピストンロッド側取付ネジ金具 一覧
» ピストンロッド側 取り付け丸穴金具 一覧
» ガススプリング本体側 取り付け金具 一覧
ステンレス仕様対応可能
  シリンダー側取付金具 「ネジ」「丸穴」「その他(ボールジョイント等)」タイプから選択可能です。
» シリンダー側取付ネジ金具 一覧
» シリンダー側取付丸穴金具 一覧
» ガススプリング本体側 取り付け金具 一覧
ステンレス仕様対応可能

エンドダンピング機構付きトラクションガススプリング Type Z(ロック無し) 選定可能範囲

ガススプリングの図中の丸印の色と、表組みの色を対応させてご覧ください。
※ トラクションガススプリングのEL1は、最大圧縮位置(縮んだ状態)での測定位置EL1となります。
» ガススプリングのパーツ各部名称
» スペックシート(PDF)

トラクションガススプリング Type Z 断面図
F ガス反力(N) 50-2500N
A ストローク(mm) 10-200mm
A 圧縮時のスピードと
エンドダンピング強さ
通常のガススプリングと同じ選定方法
normal、fast、slow の3種類
x/y ピストンロッド径(x)/シリンダー径(y) 6/19、8/22、10/28、14/40 の4種類
ステンレス仕様対応可能 ※ 10/28、14/40のみ
  ピストンロッド側取付金具 「ネジ」「丸穴」「その他(ボールジョイント等)」タイプから選択可能です。
» ピストンロッド側取付ネジ金具 一覧
» ピストンロッド側 取り付け丸穴金具 一覧
» ガススプリング本体側 取り付け金具 一覧
ステンレス仕様対応可能
  シリンダー側取付金具 「ネジ」「丸穴」「その他(ボールジョイント等)」タイプから選択可能です。
» シリンダー側取付ネジ金具 一覧
» シリンダー側取付丸穴金具 一覧
» ガススプリング本体側 取り付け金具 一覧
ステンレス仕様対応可能

トラクションガススプリング Type ZK(ロック付) 選定可能範囲

先端のプッシュピンを押している間、ロッドは圧縮方向に動きます。ピンを離すと任意の場所でロック(位置固定)します。通常のロック付きガススプリングと同様に、取り付けるリリースシステムにより様々な操作方法(レバー操作、ボタン操作など)も選択可能です。

ガススプリングの図中の丸印の色と、表組みの色を対応させてご覧ください。
※ トラクションガススプリングのEL1は、最大圧縮位置(縮んだ状態)での測定位置EL1となります。
» ガススプリングのパーツ各部名称
» スペックシート(PDF)

トラクションガススプリング Type ZK 断面図
F ガス反力(N) 100-4000N
A ストローク(mm) 10-350mm
A 圧縮時のスピードと
エンドダンピング強さ
通常のガススプリングと同じ選定方法
normal、fast、slow の3種類
x/y ピストンロッド径(x)/シリンダー径(y) 10/28、14/40 の2種類
ステンレス仕様対応可能
  ピストンロッド側取付金具 取り付けタイプは「ネジ」のみです。
ロッド径で対応する取付金具が決まります。
[ロッド径]
・Φ10 → K0(MF10x1x18)
・Φ14 → O0(MF14x1.5x20)
ステンレス仕様対応可能
  シリンダー側取付金具 「ネジ」「丸穴」「その他(ボールジョイント等)」タイプから選択可能です。
» シリンダー側取付ネジ金具 一覧
» シリンダー側取付丸穴金具 一覧
» ガススプリング本体側 取り付け金具 一覧
ステンレス仕様対応可能

バンズバッハ(Bansbach)の製品が選ばれる理由

バンズバッハ社は、高い技術力とロボットによる集中管理で、他メーカーには真似できない高品質、オーダーメイド、短納期を実現しています。

  • 全オーダーメイド対応

    ご希望のストロークやガス反力など、全てお客様専用のオーダーメイドで製造します。

  • 機能の特殊性&マルチな操作

    縮まるガススプリングや、ボールペンより小さい超小型ガススプリングも製造可能。

  • 1本から制作&短納期

    集中管理された400万種類以上のパーツを組み合わせて、1本から製造いたします。

» バンズバッハ社の詳細

トラクションガススプリング Type Z は、例えばこんな用途で使用できます

重量のあるフタを開口

重量のあるフタを開口

トラクションガススプリング Type Z を使用すると、引っ張り側の力で重量のあるフタを開口させることができます。取付位置を工夫することで、作業性が向上します。

操作ユニット「リリースシステム」と組合せて使用できます。

img_release_systems

ピストンロッド側取付金具として、用途に合わせたリリース・システムをお選びいただけます(上の図の青色の部分にセット)。レバー操作、ボタン操作(ワイヤー操作)など、様々なタイプを取り揃えております。

» リリースシステムの詳細

ステンレススチール仕様も対応!

ステンレス製ロック付ガススプリング

屋外、船舶、加工機、水気の多い工場などでご利用される場合は、ステンレススチール製のガススプリングが力を発揮します。バンズバッハ社は、ほぼ全てのガススプリングとロック付ガススプリングでステンレススチール製を製作することが可能です。お客様のアプリケーションに適したステンレスガススプリングを製作いたします。取付金具についてもステンレススチール製を多く取り扱っております。
※ ピストンロッドとシリンダーは、指定サイズのみ対応可能です。

» ステンレススチール製ガススプリング
