ガススプリング

ガススプリング　断面図

“お客様専用”のガススプリングを製造いたします。

バンズバッハ社のガススプリングは全てオーダーメイドです。幅広い範囲の中から、お客様のアプリケーションに適したガススプリングを製作いたします。

バンズバッハのガススプリングの特徴

Bansbach社が開発した表面処理技術「CeramPro」により、スムーズな動きを実現。
厳しい温度条件下にも対応できる特殊シール機構。
ボールペンよりも小さいサイズもあり（Type K）。
選択可能なロッド伸長スピード。
幅広いガス圧選択可能レンジ。

ガススプリング　選定可能範囲

ガススプリングの図中の丸印の色と、表組みの色を対応させてご覧ください。
» ガススプリングのパーツ各部名称

ガススプリング

F	ガス反力(N)	7-12000N (ロッド径およびシリンダー径によって異なります）
A	ストローク(mm)	10-1000mm（ロッド径およびシリンダー径によって異なります）
x/y	ピストンロッド径(x)/シリンダー径(y)	3/8 - 30/70 までの範囲で、19種類の組合せから選択可能 ※ 6/15、8/19、10/22、10/28、14/28、10/40、14/40、20/40は
	モデル	使用用途によって様々なオプションを取り揃えております。スタンダードオプションなしの一般モデルです。スクリーパー付装着仕様（オプション） » 写真木製品などの細かく、やわらかい異物に対してピストンロッドを保護します。カバーチューブ装着仕様（オプション） » 写真ピストンロッドへの直接的なダメージや浮遊物の付着から保護します。カバーチューブロック仕様（オプション） » 写真働きは上記のカバーチューブと同じですが、ピストンロッドが最大伸長時にカバーチューブを利用してロックを掛けることができます。耐熱特殊シール仕様耐熱性に優れ、最大200℃までの耐性があります。耐低温特殊シール仕様低温環境下でも-55℃までの耐性があります。ステンレススチール仕様(1.4404) » 写真耐腐食性に優れ、食品関連やエクステリア関連に特に適しています。 » ステンレススチール仕様の詳細アルミニウム製ガススプリング » 写真スチールと比べると約50％も軽量というアルミニウムの特性を活かしています。高フリクション仕様ガススプリングは外部の温度が上昇する事によって、内部ガス圧も少しずつ上昇します。例えば建設重機のエンジンルーム内などは急激に温度が上昇し、その温度によってガス圧も高くなります。高フリクション仕様はガス圧が高くなっても、内部のフリクション（抵抗）を高くすることで、不必要なピストンロッドの動きを制御します。
	伸長スピードおよびエンドダンピング	Bansbach社のガススプリングはピストンロッドの伸長スピードを、 FAST、NORMAL、SLOW の3種類から選択可能です。伸長時のエンドダンピング（＝ロッドが伸びきる手前のスピードコントロール。詳しくは、説明動画をご覧ください）は、NO damping、Normal damping、Increase damping の3種類から選択可能です。（※ エンドダンピングの効果を得るには、ピストンロッドを下向けで使用することが条件）上記以外のリクエストもお応えいたします。
	ピストンロッド側取付金具	「ネジ」「丸穴」「その他（ボールジョイント等）」タイプから選択可能です。 » ピストンロッド側取付ネジ金具一覧 » ピストンロッド側取り付け丸穴金具一覧 » ガススプリング本体側取り付け金具一覧
	シリンダー側取付金具	「ネジ」「丸穴」「その他（ボールジョイント等）」タイプから選択可能です。 » シリンダー側取付ネジ金具一覧 » シリンダー側取付丸穴金具一覧 » ガススプリング本体側取り付け金具一覧

バンズバッハ（Bansbach）の製品が選ばれる理由

バンズバッハ社は、高い技術力とロボットによる集中管理で、他メーカーには真似できない高品質、オーダーメイド、短納期を実現しています。

全オーダーメイド対応

ご希望のストロークやガス反力など、全てお客様専用のオーダーメイドで製造します。
機能の特殊性＆マルチな操作

縮まるガススプリングや、ボールペンより小さい超小型ガススプリングも製造可能。
１本から制作＆短納期

集中管理された400万種類以上のパーツを組み合わせて、１本から製造いたします。

» バンズバッハ社の詳細

例えばこんな用途で使用できます

リアゲート

代表的なガススプリングのアプリケーションです。ガススプリングはロックが無いので、最長まで伸び切ります。

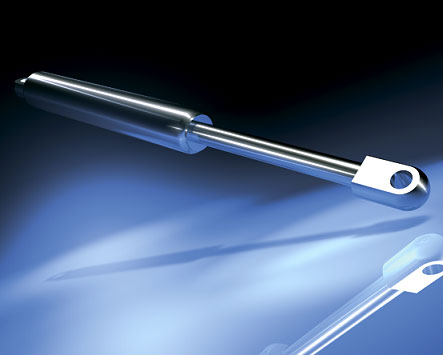

ステンレススチール仕様も対応！

屋外、船舶、加工機、水気の多い工場などでご利用される場合は、ステンレススチール製のガススプリングが力を発揮します。バンズバッハ社は、ほぼ全てのガススプリングとロック付ガススプリングでステンレススチール製を製作することが可能です。お客様のアプリケーションに適したステンレスガススプリングを製作いたします。取付金具についてもステンレススチール製を多く取り扱っております。
※ ピストンロッドとシリンダーは、指定サイズのみ対応可能です。

» ステンレススチール製ガススプリング
