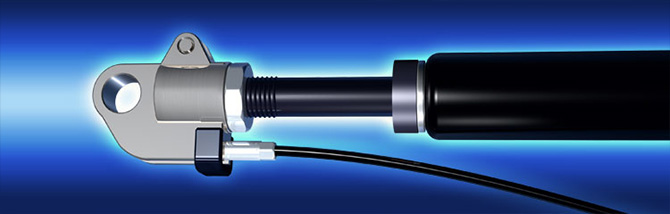

リリースヘッド および オプション

ロック付ガススプリング本体とワイヤーリリースを接続するためのリリースヘッドとオプション

ロック付ガススプリングをワイヤーなどで操作する場合はリリースヘッドが必要です。また、ワイヤー外れを防ぐ「ワイヤー留め」、最大圧縮時の金属音を防ぐ「リミットストップ」などのオプションも充実しております。

リリースヘッド for Easytouch

1. ご入用のガススプリングのロッド径と、下図のM１部分が合致するリリースヘッドを選択してください。
2. 次に下図のD1部分を確認していただき、リリースヘッド側の丸穴の大きさを選択してください。
3. 最後に下図のA部分を確認していただき、リリースヘッドの大きさを選択してください。

※ 下図Aが37MMのリリースヘッドを、シリンダー径22MM以上のシリンダーに取り付けた場合、最大圧縮時にケーブルとシリンダー本体が接触する可能性がございます。フルストロークの利用の際は、Aが54MMのリリースヘッドを推奨いたします。

[ ↑クリックで拡大 ]

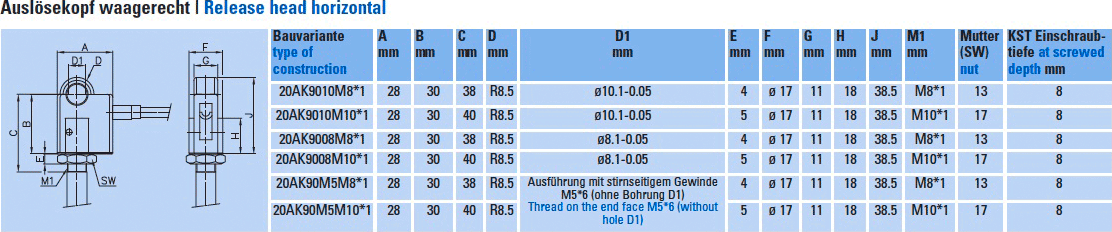

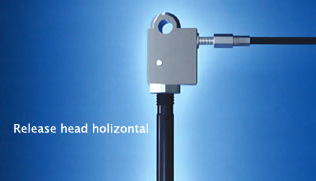

リリースヘッド 90（水平型リリースヘッド）

[ ↑クリックで拡大 ]

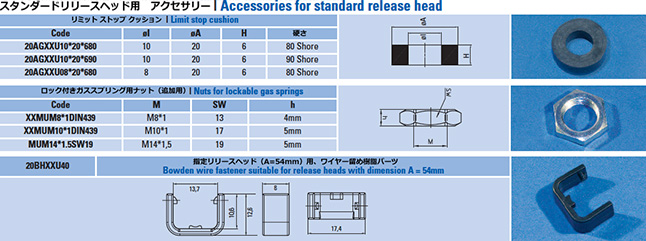

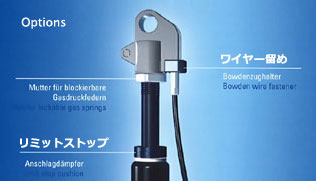

オプション

[ ↑クリックで拡大 ]

ワイヤーリリースの取り付け方法

ワイヤーリリース操作ユニットの取り付け方法の解説書（PDF）をご覧いただけます。

用途に合わせて選べるリリースシステム

バンズバッハ社は、アプリケーションに合わせて選べる様々なタイプのリリースシステムを取り揃えております。

• レバーリリース
• マルチレバーリリース
• フィックスリリースタイプ
• ワイヤーリリース ボタンタイプ
• ワイヤー リリース リニアタイプ
• フラットグリップ リリース
• リリースヘッドおよびオプション
• 油圧ケーブル ボタン操作
• 油圧ダイレクトリリース
• 油圧分岐ケーブル

バンズバッハ（Bansbach）の製品が選ばれる理由

バンズバッハ社は、高い技術力とロボットによる集中管理で、他メーカーには真似できない高品質、オーダーメイド、短納期を実現しています。

• 全オーダーメイド対応

  ご希望のストロークやガス反力など、全てお客様専用のオーダーメイドで製造します。

• 機能の特殊性＆マルチな操作

  縮まるガススプリングや、ボールペンより小さい超小型ガススプリングも製造可能。

• １本から制作＆短納期

  集中管理された400万種類以上のパーツを組み合わせて、１本から製造いたします。

» バンズバッハ社の詳細

カタログ（PDF）のダウンロード

※ 始めに必ず「ガススプリング使用上の注意」「ガススプリングの基礎知識」をお読みください。
※ アイコンの付いたカタログは、閲覧・ダウンロードするのにパスワードが必要です。
ご覧になりたい方は、お問合せフォームより必要事項を記入の上、弊社までご連絡ください。
折り返しパスワードを送付いたします。

バンズバッハ・イージーリフト社（Bansbach easylift GmbH）

バンズバッハ・イージーリフト社（Bansbach easylift GmbH）は、工業都市として有名なドイツのシュトゥットガルトに本拠を構えるガススプリングメーカー。「オーダーメイド」と「機能の特殊性」を理念に掲げ、様々な分野で評価されています。

» バンズバッハ社の詳細
