リリースヘッドシステム（ロック付ガススプリング用）

Release System

油圧式ケーブル ボタンタイプ

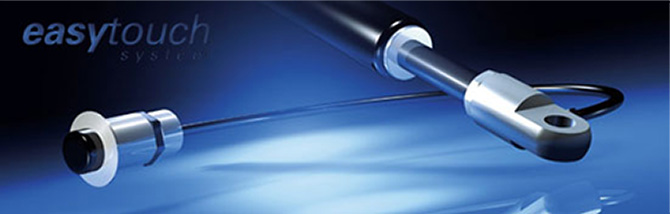

油圧ケーブル ボタンタイプ

取付条件に左右されない、安定した操作を可能にした油圧式リリースシステム

リリースヘッドとプッシュボタンをつなぐ特殊ホース内にはオイルが充填されており、オイルの特性を利用した長さや曲がりに影響されない安定した操作が可能にしています。

ショートリリース推奨

油圧式ケーブルの特徴

  • アプリケーションに取り付け後のテンション最終調整が不要（ワイヤーリリースは必要）。
  • 油圧ホースが長くなっても、ボタンの操作が軽く安定している。
  • 分岐ユニットを活用することによって、人にやさしいデザインへの応用が可能。
  • ホース長は最大2メートルまで対応。

油圧式ケーブル ボタンタイプ 基本構成

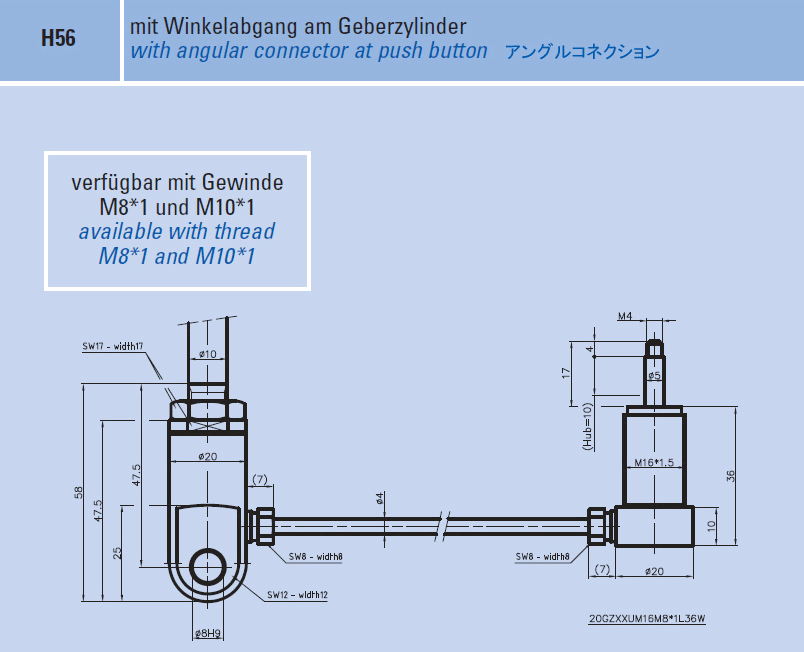

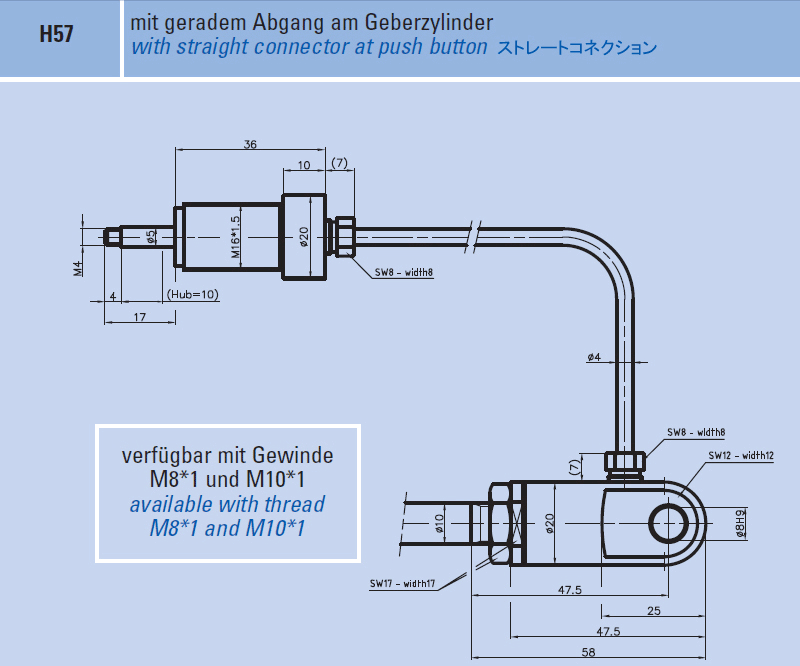

油圧ケーブルとプッシュボタンの取付け角度を2タイプから選択できます。

diagram_hydraulic_button_1 diagram_hydraulic_button_2
[ ↑ クリックで拡大 ↑ ]

アクセサリー for easytouch 油圧操作システム

ボタンの寸法や材質から２種類のボタンを用意しています。

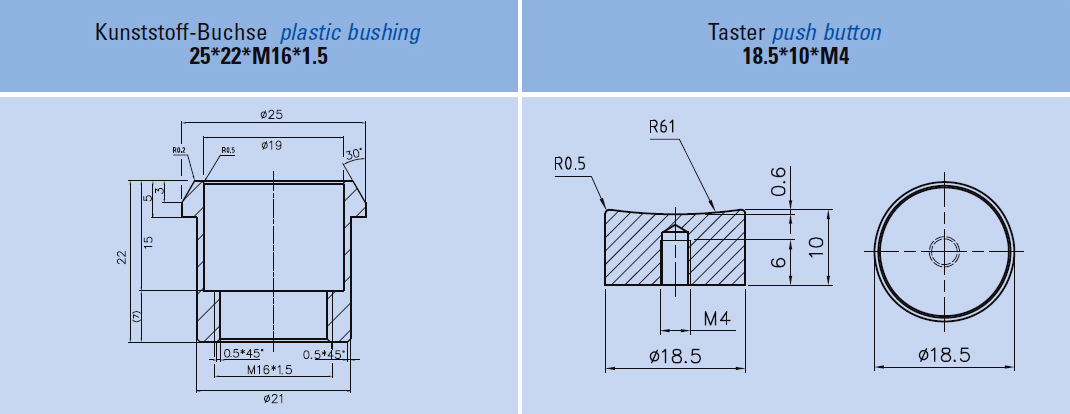

プラスチック製ボタン（SET01）

油圧操作システム プラスチック製ボタン

油圧操作システム プラスチック製ボタン 寸法
↑ クリックで拡大

アルミニウム製ボタン（SET02）

油圧操作システム アルミニウム製ボタン

油圧操作システム アルミニウム製ボタン 寸法
↑ クリックで拡大

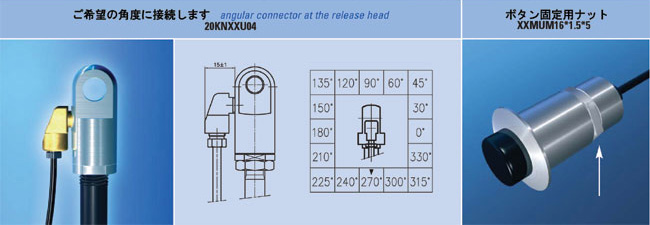

ご希望の角度に接続できます

“アングラーコネクター”を接続することで、油圧ケーブルの差し込み口のアングルを16パターンから選択可能です。ドイツメーカーでの加工となりますので、ご発注時に角度をご指定ください。

ご希望の角度に接続・ボタン固定用ナット

油圧式ケーブル・分岐ユニット

安定した力が伝わる油圧プリングを操作式ケーブルの特性を活かして、１つのボタンで２本のガススプリングを操作する分岐ユニットや２つのボタンで１本のガススする分岐ユニットをご用意しています。１本のガススプリング操作するためのボタンを、常に使い易く見やすい場所に配置することによって、ユニバーサルデザイン化を実現します。

スタンダードリリース推奨

※ 注意

  • ２本のガススプリングと１つのプッシュボタンを用いて、テーブル昇降の支柱として使うことはできません。ガススプリングの個体差によって動き出すタイミングなどが一定でなく、2本を同期させることができないためです。
  • 分岐ユニットでは、作動時に必要なオイル量が多いため、操作ボタンの形状が長くなります。

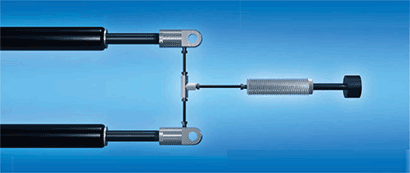

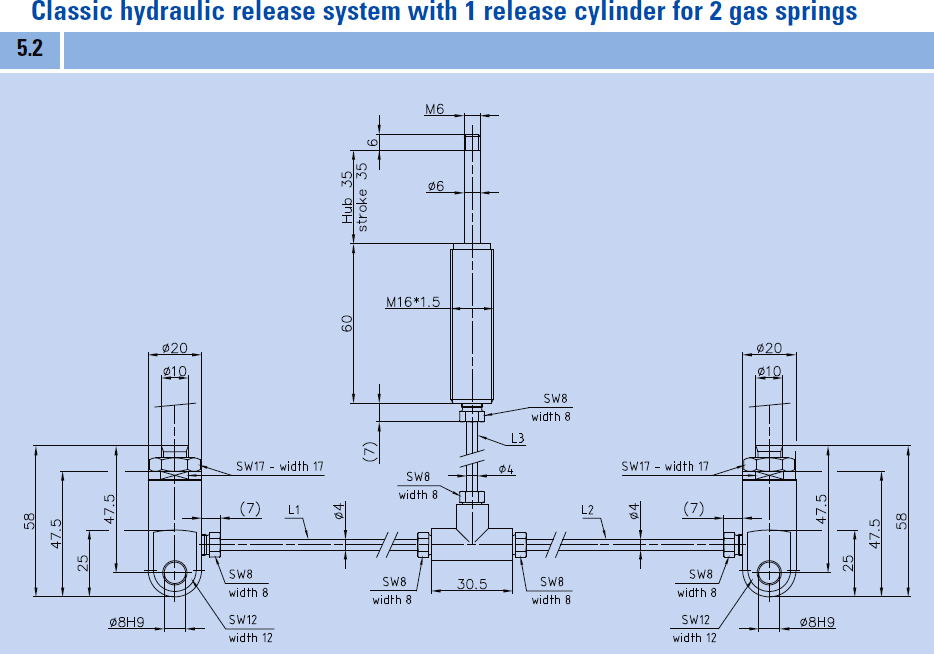

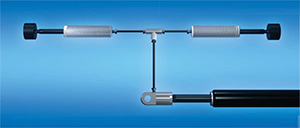

2:1 分岐ユニット

diagram_hydraulic_button_6_1 2:1 分岐ユニット クリックで拡大 ↑

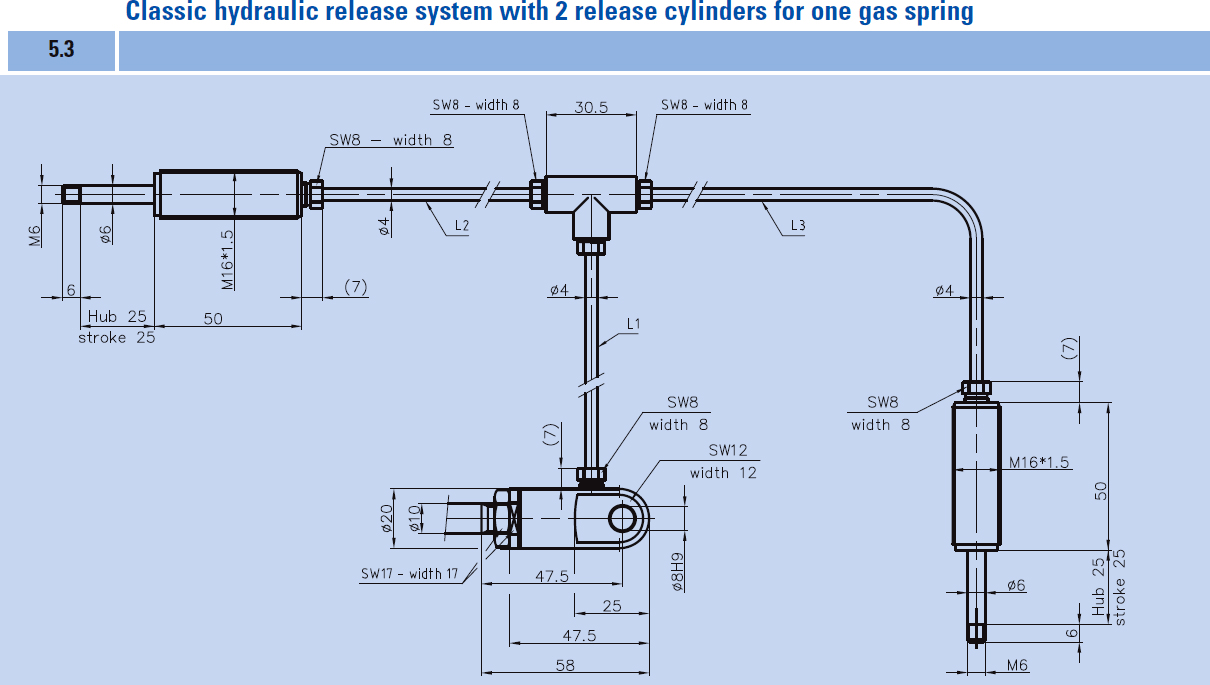

1:2 分岐ユニット

diagram_hydraulic_button_6_1 1:2 分岐ユニット クリックで拡大 ↑

用途に合わせて選べるリリースシステム

バンズバッハ社は、アプリケーションに合わせて選べる様々なタイプのリリースシステムを取り揃えております。

バンズバッハ（Bansbach）の製品が選ばれる理由

バンズバッハ社は、高い技術力とロボットによる集中管理で、他メーカーには真似できない高品質、オーダーメイド、短納期を実現しています。

  • 全オーダーメイド対応

    ご希望のストロークやガス反力など、全てお客様専用のオーダーメイドで製造します。

  • 機能の特殊性＆マルチな操作

    縮まるガススプリングや、ボールペンより小さい超小型ガススプリングも製造可能。

  • １本から制作＆短納期

    集中管理された400万種類以上のパーツを組み合わせて、１本から製造いたします。

» バンズバッハ社の詳細

カタログ（PDF）のダウンロード

※ 始めに必ず「ガススプリング使用上の注意」「ガススプリングの基礎知識」をお読みください。
※ 要パスワードアイコンの付いたカタログは、閲覧・ダウンロードするのにパスワードが必要です。
ご覧になりたい方は、お問合せフォームより必要事項を記入の上、弊社までご連絡ください。
折り返しパスワードを送付いたします。

お問合せフォーム
ご用件欄に「カタログPDFのパスワード希望」とご記入ください。
